銅鋁復合排
銅鋁復合排
獨特的復合性能，銅鋁界面為冶金結合，產品性能高，同時具備銅的導電性和鋁密度小的特性。

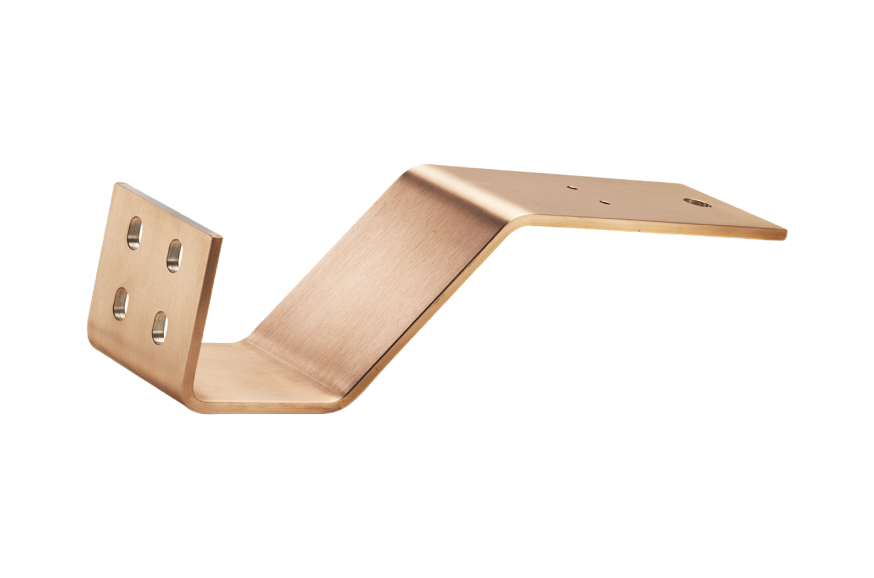

*本圖片僅供參考
銅鋁復合排
產品介紹
產品用途
產品性能
技術參數
產品介紹

銅鋁復合排即銅包覆鋁的雙金屬導電排，是一種“新型導體材料”，它既具有銅優良的導電性能，又兼具鋁密度小的特點，是目前我國重點支持的“戰略新興產業”。
本公司生產的銅鋁復合排不同于傳統靜液擠壓法、軋制壓接法、包覆焊接法、套管軋制法等傳統工藝生產過程，而采用獨創的“水平連鑄高效成型——軋制”技術，使銅鋁復合排結合界面達到一定冶金結合，增強兩種金屬界面剪切強度，保證產品的力學性能及電學性能，提高產品使用穩定性。

產品用途

1、電器設備制造：主要包括低壓、中壓、高壓配電、母線系統、整流器、電機繞組等；
2、起重機軌道供應系統、真空開關設備、發電機組、變電站、鋁箔繞變壓器中雙金屬連接器等；
3、風電、太陽能光伏領域：主要包括電抗器、逆變器等；
4、鐵路、航空航天、高速輪渡等。

產品性能

1、獨特的復合性能，銅鋁界面為冶金結合，產品性能高，同時具備銅的導電性和鋁密度小的特性；
2、高界面結合強度、優良的導電性、優良的機械加工性能；
3、銅層厚度較大并可調節，適合傳輸大電流；
4、重量輕、方便運輸和安裝；
5、明顯的經濟效益：節約銅資源，降低生產成本。

技術參數
不同產品室溫物理性能對比表
名稱 單位 銅排 銅鋁復合排（VPcu=25%） 鋁排
硬態Y 軟態R 硬態Y 軟態R  硬態Y 軟態R
抗拉強度 MN/m2 - ≥206 ≥170 ≥115 ≥118 ≥68.6
伸長率 % - ≥35 ≥3 ≥28 ≥3 ≥20
最大電阻率 Ω·mm2/m 0.01777 0.017241 0.02548 0.02498 0.029 0.028264
最小體積電導率 %IACS 97 97 67.7 69 59.5 61
密度 g/cm3 8.89 8.89 4.25 4.25 2.703 2.703
線性熱膨脹系數 1/℃ 17×1010-6 17×1010-6 22.5×1010-6 22.5×1010-6 23×1010-6 23×1010-6
電阻溫度系數 1/℃ 3.81×1010-3 3.93×1010-3 3.9×1010-3 4.0×1010-3 3.93×1010-3 4.03×1010-3
復合排寬度、厚度允許偏差參考表
寬度/mm 寬度允許偏差/mm 厚度/mm 厚度允許偏差/mm
≤30.00 ±0.50 ＞3.00～6.00 ±0.10
＞30.00～100.00 ±0.80 ＞6.00～10.00 ±0.15
＞100.00 ±1.20 ＞10.00 ±0.20
復合排室溫物理性能參考表
包覆層體積比
%		 狀態 密度
g/cm3		 界面結合強度
MPa		 抗拉強度
MPa		 伸長率
%		 最大直流電阻率
Ω·mm2/m		 體積電導率不小于
%IACS
20 硬態Y 3.94 ≥40 ≥160 ≥3 0.02596 66.4
軟態R - ≥110 ≥25 0.0255 67.6
25 硬態Y 4.25 ≥40 ≥170 ≥3 0.02548 67.7
軟態R - ≥115 ≥28 0.02498 69
30 硬態Y 4.56 ≥40 ≥180 ≥3 0.02477 69.6
軟態R - ≥120 ≥30 0.02424 71.1
單根產品交流載流量參考表

單根產品的交流載流量見下表，直流載流量應參考下表適當升高。

下表數據為室內測試數據，沒有考慮風速等室外因素的影響。

表中數據為試樣立放、無涂層時的交流載流量。試樣平放時，寬度≤60.00mm時，表中數據應乘以0.95；寬度＞60.00mm時，表中數據應乘以0.92。

產品在25℃環境中穩定工作，溫升為50K、65K和75K時的交流載流量。

規格（b×h）
mm×mm		 載流量/A
VPCu=20% VPCu=25% VPCu=30% VPCu=35%
50K 65K 75K 50K 65K 75K 50K 65K 75K 50K 65K 75K
15×4 223  242  260  226  245  263  231  249  268  238  257  274
20×4 289  312  335  293  317  341  299  322  347  306  331  354
25×4 349  373  401  353  381  410  361  388  418  369  399  427
25*5             398  419  451
30×4 358  368  407  367  387  417  375  395  426  387  407  438
30×5 393  438  471  405  450  484  416  463  498  424  478  518
30×6 448  511  561  460  533  575  471  546  590  487  565  610
30×8 533  625  678  548  644  697  564  662  717  582  690  746
30×10 589  685  716  607  705  736  624  726  758  643  749  789
40×4 417  485  517  428  500  532  441  513  547  454  528  563
40×5 496  582  624  511  600  643  526  617  661  543  636  684
40×6 563  659  708  580  679  728  597  698  750  615  720  775
40×8 667  783  847  686  806  873  706  829  897  727  854  926
40×10 730  862  934  752  888  961  773  913  989  797  943  1023
50×4       534  629  675
50×5 631  731  777  649  752  800  667  774  822  688  798  850
50×6 717  813  872  738  836  898  759  861  923  783  888  955
50×8 846  962  1042  872  990  1072  897  1019  1103  924  1051  1141
50×10 919  1054  1125  947  1084  1158  974  1116  1192  1004  1150  1231
60×4       614  734  787
60×5 721  848  906  742  874  932  764  898  959  787  925  991
60×6 818  926  995  842  953  1025  865  980  1053  892  1011  1088
60×8 960  1092  1182  989  1124  1216  1017  1156  1252  1048  1191  1294
60×10 1040  1179  1276  1070  1215  1315  1100  1250  1352  1134  1288  1397
80×6 1121  1269  1380  1154  1306  1421  1188  1343  1461  1224  1385  1509
80×8 1312  1491  1633  1350  1534  1682  1390  1579  1729  1431  1627  1787
80×10 1413  1596  1748  1454  1643  1799  1496  1690  1851  1541  1742  1913
100×6 1331  1505  1638  1369  1550  1686  1408  1594  1735  1451  1643  1792
100×8 1560  1770  1941  1606  1823  2000  1652  1874  2056  1703  1933  2125
100×10 1680  1898  2079  1730  1955  2140  1780  2011  2201  1835  2073  2276
120×8 1805  2049  2247  1858  2110  2313  1910  2170  2379  1970  2237  2459
120×10 1960  2217  2426  2018  2283  2497  2076  2348  2568  2141  2419  2656
