銅鋁復合排
銅鋁復合排

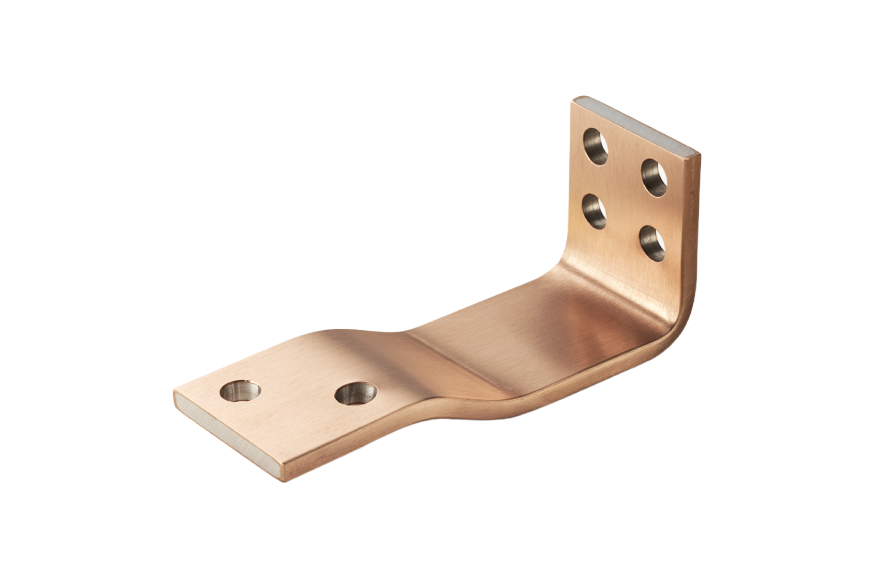

*本圖片僅供參考
銅鋁復合排
產品介紹
產品用途
產品性能
技術參數
產品介紹

銅鋁復合排即銅包覆鋁的雙金屬導電排，是一種“新型導體材料”，它既具有銅優良的導電性能，又兼具鋁密度小的特點，是目前我國重點支持的“戰略新興產業”。
本公司生產的銅鋁復合排不同于傳統靜液擠壓法、軋制壓接法、包覆焊接法、套管軋制法等傳統工藝生產過程，而采用獨創的“水平連鑄高效成型——軋制”技術，使銅鋁復合排結合界面達到一定冶金結合，增強兩種金屬界面剪切強度，保證產品的力學性能及電學性能，提高產品使用穩定性。

產品用途

1、電器設備制造：主要包括低壓、中壓、高壓配電、母線系統、整流器、電機繞組等；
2、起重機軌道供應系統、真空開關設備、發電機組、變電站、鋁箔繞變壓器中雙金屬連接器等；
3、風電、太陽能光伏領域：主要包括電抗器、逆變器等；
4、鐵路、航空航天、高速輪渡等。

產品性能

1、獨特的復合性能，銅鋁界面為冶金結合，產品性能高，同時具備銅的導電性和鋁密度小的特性；
2、高界面結合強度、優良的導電性、優良的機械加工性能；
3、銅層厚度較大并可調節，適合傳輸大電流；
4、重量輕、方便運輸和安裝；
5、明顯的經濟效益：節約銅資源，降低生產成本。

技術參數
不同產品室溫物理性能對比表
名稱 單位 銅排 銅鋁復合排（VPcu=25%） 鋁排
硬態Y 軟態R 硬態Y 軟態R  硬態Y 軟態R
抗拉強度 MN/m2 - ≥206 ≥170 ≥115 ≥118 ≥68.6
伸長率 % - ≥35 ≥3 ≥28 ≥3 ≥20
最大電阻率 Ω·mm2/m 0.01777 0.017241 0.02548 0.02498 0.029 0.028264
最小體積電導率 %IACS 97 97 67.7 69 59.5 61
密度 g/cm3 8.89 8.89 4.25 4.25 2.703 2.703
線性熱膨脹系數 1/℃ 17×1010-6 17×1010-6 22.5×1010-6 22.5×1010-6 23×1010-6 23×1010-6
電阻溫度系數 1/℃ 3.81×1010-3 3.93×1010-3 3.9×1010-3 4.0×1010-3 3.93×1010-3 4.03×1010-3
復合排寬度、厚度允許偏差參考表
寬度/mm 寬度允許偏差/mm 厚度/mm 厚度允許偏差/mm
≤30.00 ±0.50 ＞3.00～6.00 ±0.10
＞30.00～100.00 ±0.80 ＞6.00～10.00 ±0.15
＞100.00 ±1.20 ＞10.00 ±0.20
復合排室溫物理性能參考表
包覆層體積比
%		 狀態 密度
g/cm3		 界面結合強度
MPa		 抗拉強度
MPa		 伸長率
%		 最大直流電阻率
Ω·mm2/m		 體積電導率不小于
%IACS
20 硬態Y 3.94 ≥40 ≥160 ≥3 0.02596 66.4
軟態R - ≥110 ≥25 0.0255 67.6
25 硬態Y 4.25 ≥40 ≥170 ≥3 0.02548 67.7
軟態R - ≥115 ≥28 0.02498 69
30 硬態Y 4.56 ≥40 ≥180 ≥3 0.02477 69.6
軟態R - ≥120 ≥30 0.02424 71.1
單根產品交流載流量參考表

單根產品的交流載流量見下表，直流載流量應參考下表適當升高。

下表數據為室內測試數據，沒有考慮風速等室外因素的影響。

表中數據為試樣立放、無涂層時的交流載流量。試樣平放時，寬度≤60.00mm時，表中數據應乘以0.95；寬度＞60.00mm時，表中數據應乘以0.92。

產品在25℃環境中穩定工作，溫升為50K、65K和75K時的交流載流量。

<p id="tkk0g"></p>
<address id="tkk0g"><dfn id="tkk0g"></dfn></address>
<del id="tkk0g"><tt id="tkk0g"></tt></del>




			規格（b×h）

			mm×mm
			載流量/A




			VPCu=20%
			VPCu=25%
			VPCu=30%
			VPCu=35%




			50K
			65K
			75K
			50K
			65K
			75K
			50K
			65K
			75K
			50K
			65K
			75K






			15×4
			223
			242
			260
			226
			245
			263
			231
			249
			268
			238
			257
			274




			20×4
			289
			312
			335
			293
			317
			341
			299
			322
			347
			306
			331
			354




			25×4
			349
			373
			401
			353
			381
			410
			361
			388
			418
			369
			399
			427




			25*5






			398
			419
			451







			30×4
			358
			368
			407
			367
			387
			417
			375
			395
			426
			387
			407
			438




			30×5
			393
			438
			471
			405
			450
			484
			416
			463
			498
			424
			478
			518




			30×6
			448
			511
			561
			460
			533
			575
			471
			546
			590
			487
